工作原理：

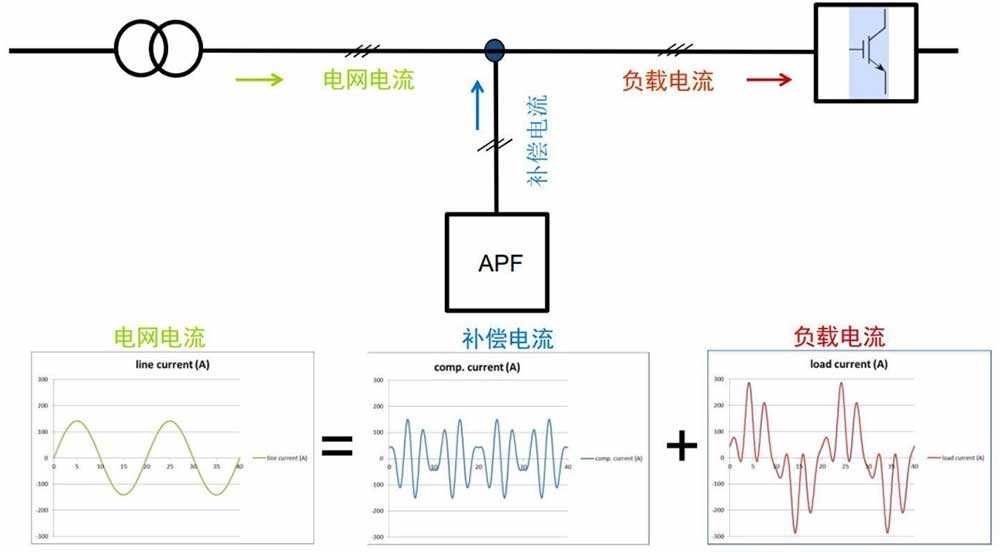

       GRT-APF有源濾波器基本原理如下圖所示。

       GRT-APF有源濾波器，由諧波電流檢測電路與補償電流發生電路兩個主要部分組成。

       有源濾波器并聯于電網，通過電流互感器對負載電流進行采樣，分析計算負載電流中的諧波分量，控制電力電子元件逆變輸出相應的補償諧波分量，兩者相互抵消，以達到優化電能質量的目的。有源濾波器具有工作方式靈活、動態響應快速、輸出特性受電網影響小等突出優點。

主要功能：

• 濾除接入點諧波

       采用有源濾波技術動態檢測配電系統諧波，利用可控的功率半導體器件向電網注入與系統原有的諧波幅值相等、相位相反的電流，從而抵消諧波電流，達到實時濾除諧波的目的。

• 無功功率動態補償

       實時檢測、動態輸出容性及感性無功，對負載消耗的無功分量進行快速補償。

• 提高接入點功率因數

       動態進行無功功率補償以后，接入點功率因數可維持在較高水平。

• 改善三相不平衡

       通過實時動態補償，可以起到改善三相系統不平衡的作用。

• 消除中性線電流

       在三相四線制供電場合，消除中性線零序電流和三倍頻次諧波電流，有效抑制中性線電位升高及發熱，從而保護供電電纜、電氣設備和人身安全。

產品特點：

功能多樣

       可同時實現諧波濾除、動態無功補償、三相平衡、零序電流消除等多個功能

高可靠性

       具備完整的保護裝置，包括過載、過電流、斷路、IGBT異常、系統失壓、內置電容器過電壓等功能，且相關參數可調；此外，還具備系統自診斷功能，故障出現后自動報警并停止工作，不會影響其他設備正常運行；系統斷電時，濾波模塊自動斷開；系統恢復后自動恢復工作；具備自動限流功能，保證濾波器在額定容量內輸出，不會過載運行

適用性強

       有源濾波模塊獨立于電網阻抗及系統阻抗之外，不受電網阻抗和系統阻抗變化的影響。自身的高頻載波不回饋到電網，不對電網系統和設備造成影響

多重運行保護

       軟硬件同時提供多重保護功能，包括系統過壓、欠壓、設備過流、短路、過補償、IGBT模塊過溫和模塊故障保護等

控制算法

       同時支持快速傅里葉（FFT）和瞬時無功兩種算法

諧波選次補償

       根據不同的使用需求，可設置2-50次諧波選次補償

內部設計選材

       內部采用先進的獨立風道設計，所有控制部分包括DSP以及IGBT等元器件位于相對獨立的內部空間，避免了粉塵吸附帶來的設備故障，獨特優異的雙風道分層設計，使散熱效率更高、提高使用壽命。關鍵元器件采用國際著名品牌

自恢復性

       當各種原因引起設備跳閘后可自行恢復運行，無需人工干預

智能風控

       智能風冷控制散熱技術，自帶散熱風扇，風機能夠?qū)崿F(xiàn)在待機與運行狀態不同轉速運轉，確保使用壽命和散熱效果并降低風噪

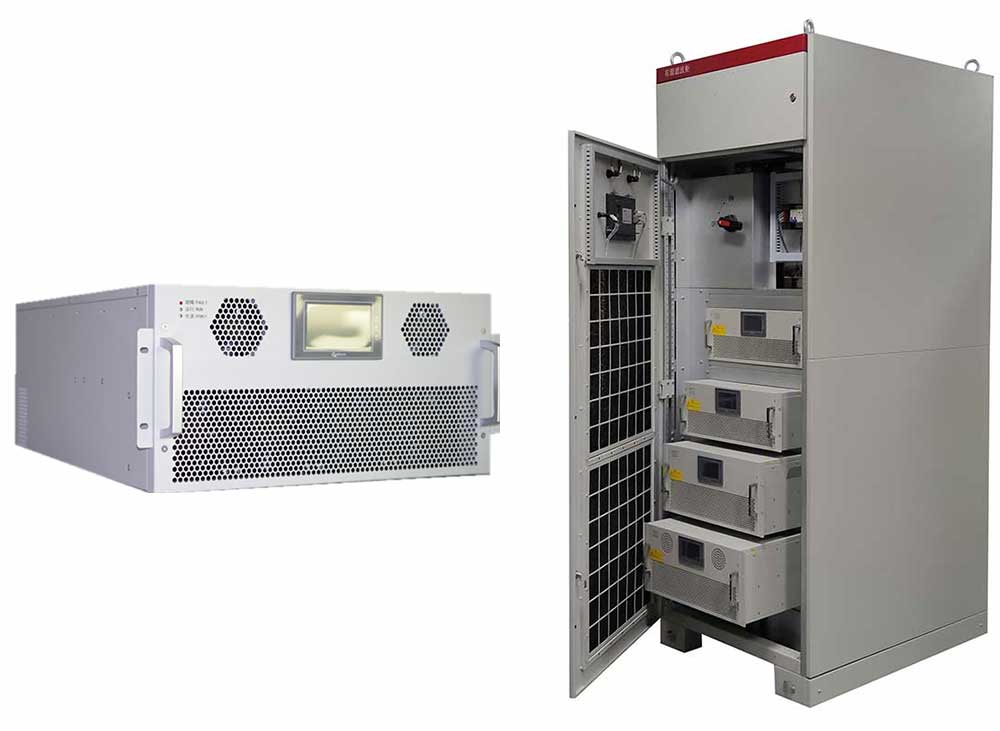

模塊設計

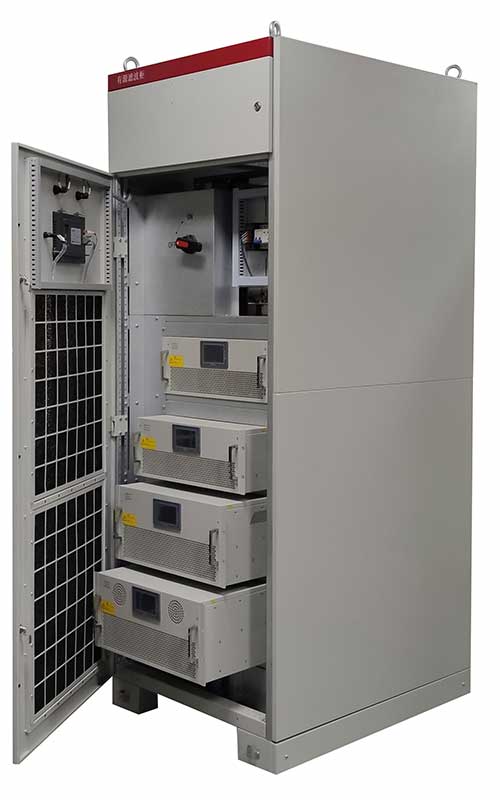

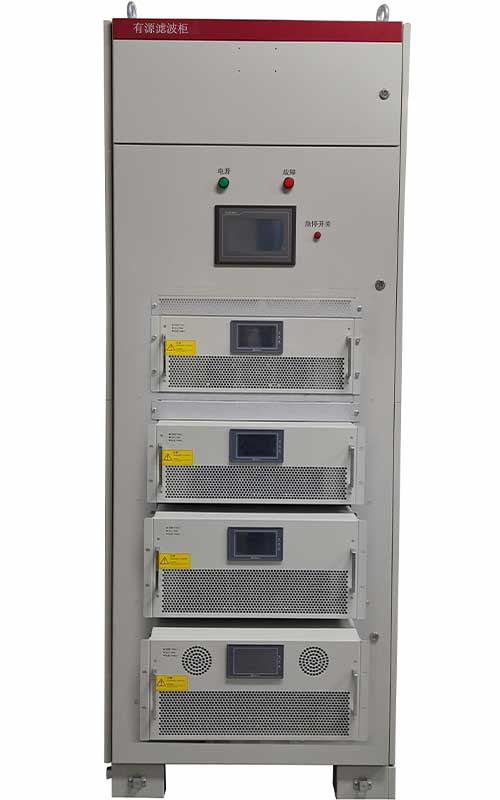

       有源濾波器采用模塊化設計，有源濾波柜內可以預留空間，根據現場諧波情況進行濾波模塊增容。支持多機并聯擴容。通過增加機柜內所裝的模塊數量進行擴容時不用安裝新CT，有源濾波器可以直接控制電容投切，不需要額外增加電容投切控制器

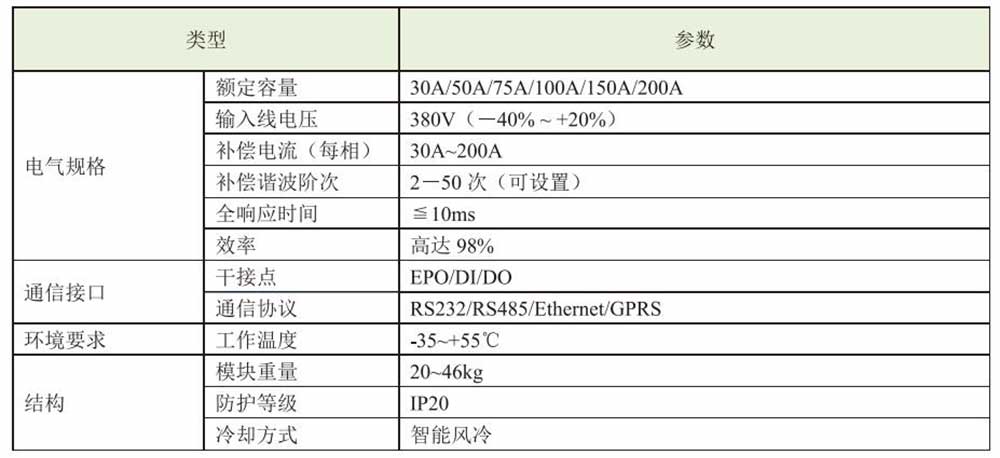

GRT-APF 有源濾波器規格參數表：

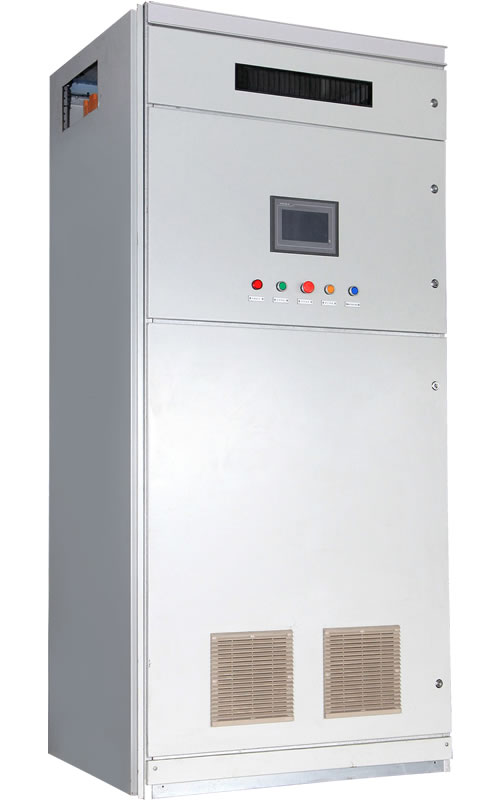

機柜式有源濾波器尺寸圖：

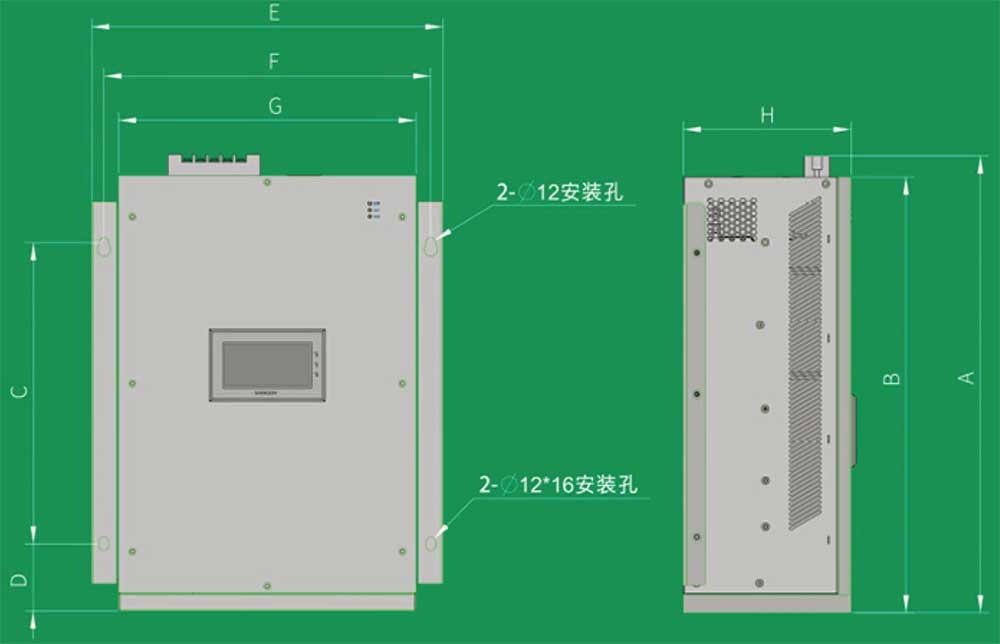

掛壁式有源濾波器尺寸圖：

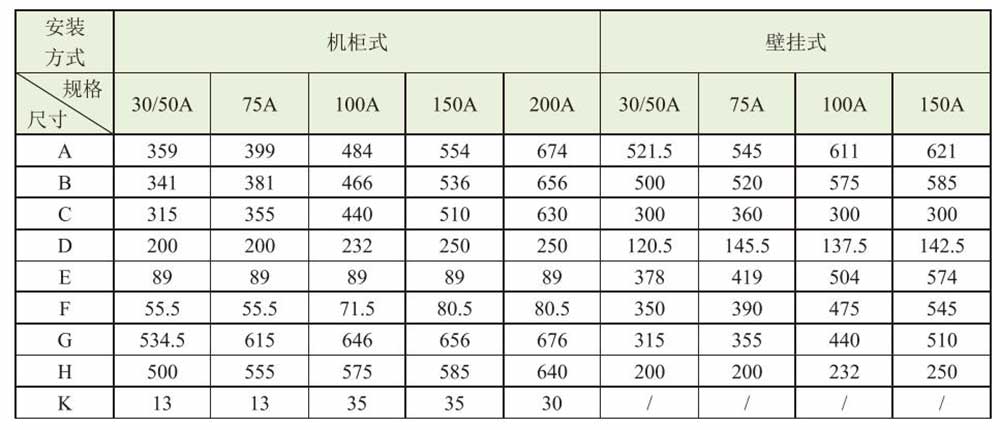

GRT-APF有源濾波器常用規格尺寸表：

圖紙設計示例：

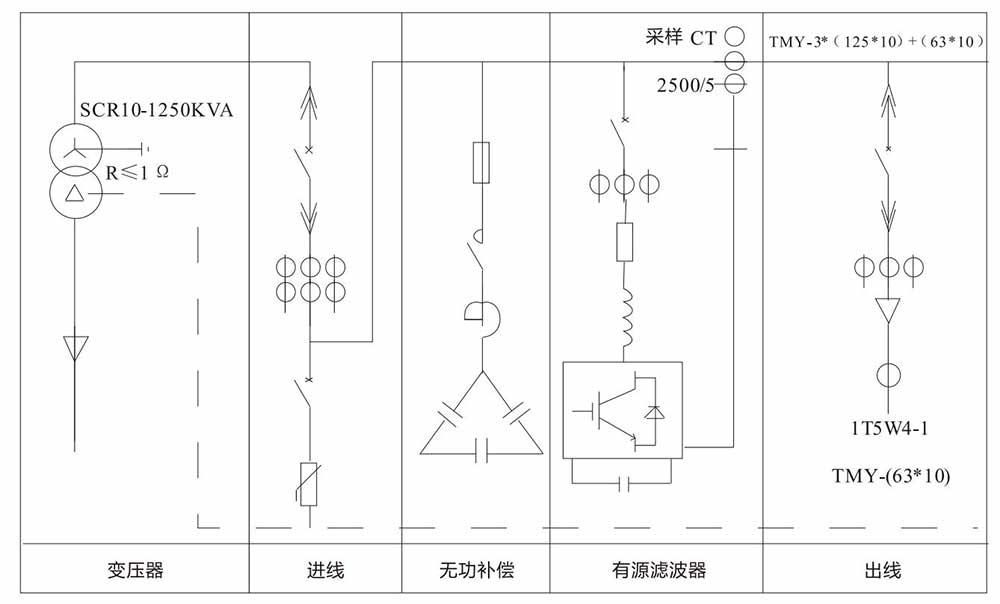

       采用集中方式進行諧波治理時，有源濾波器設計在變壓器二次側，進線柜之后，用電設備之前。并聯于低壓母線。集中式濾波器設計示例如下：

       采用就地濾波方式時，有源濾波器并聯于供電母線，設計位置與諧波源相鄰，就地濾除諧波源產生的諧波電流。

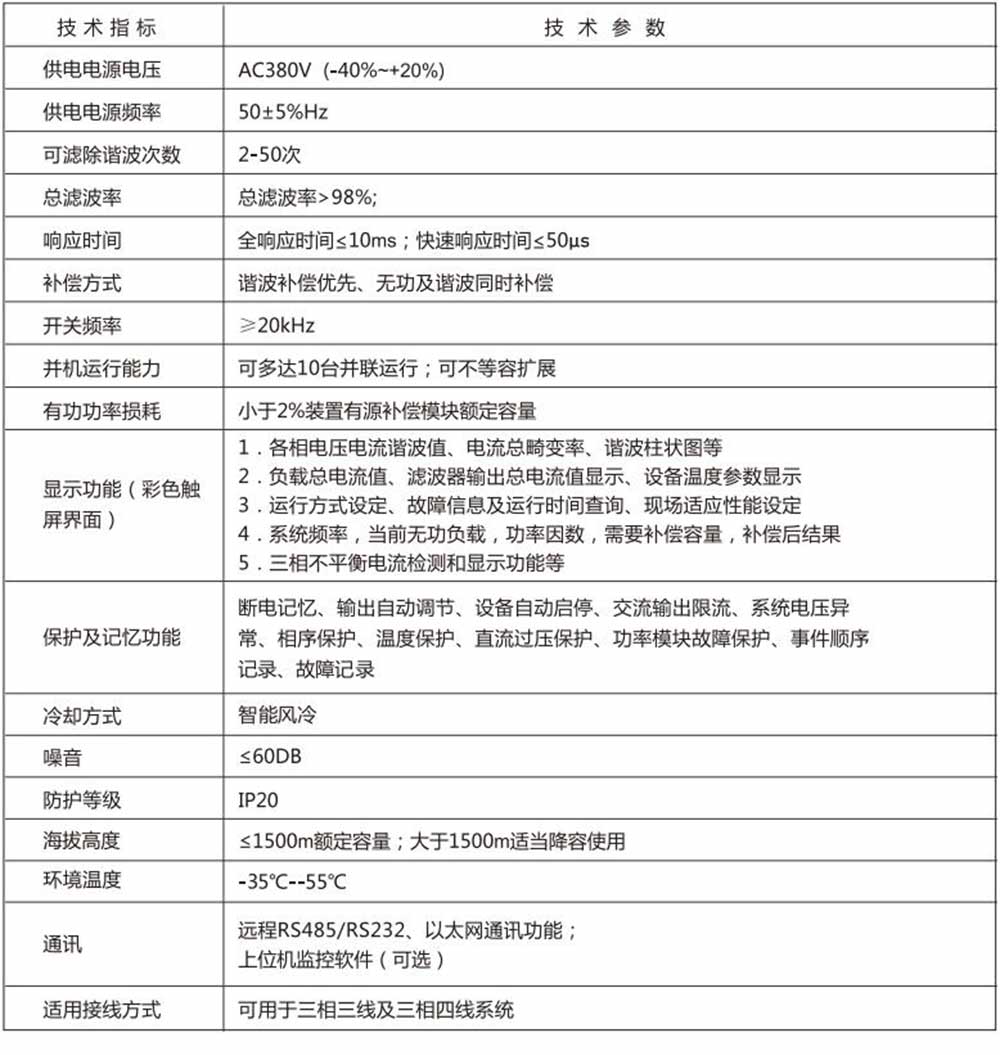

技術參數：

應用領域：

1.不穩定負荷場合。如：鋼鐵廠、有色冶金、港口機械、軌道交通、礦山及石化行業；

2.對諧波敏感，要求嚴格的行業。如：數據中心、機場、醫院等；

3.變頻設備較集中的應用場合。如：自動化生產線、造紙廠、水泥廠等；

4.公共建筑。如：辦公大樓、商業綜合體等。
